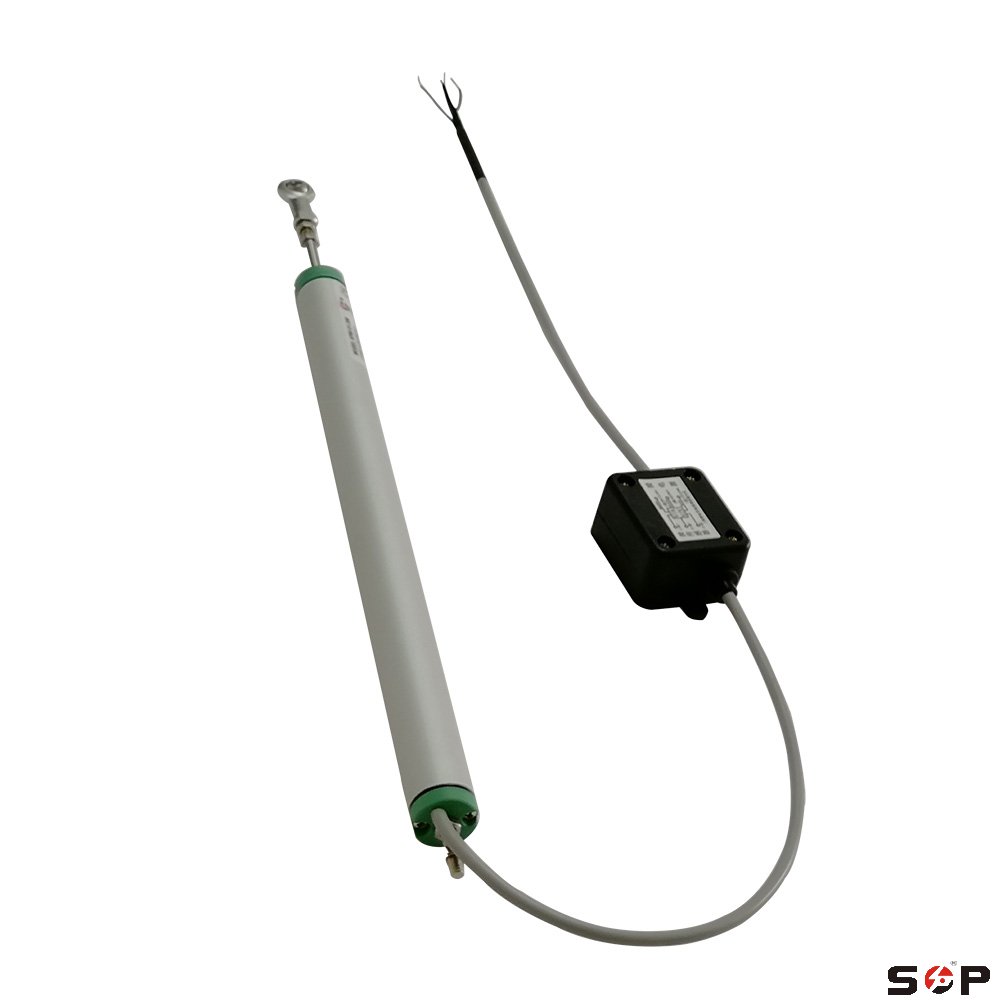

艾斯歐匹（SOP)KPM微型電子尺在預應力張拉的應用

      艾斯歐匹（SOP)KPM微型電子尺用于預應力設備測控系統，具有體積小巧，精度高，使用壽命長，結構簡單，成本低廉，適用各種惡劣環境等特性。電子尺兩端魚眼萬向節絞接，特別適用于行程較小，且有擺動的位移測量與控制，對安裝的對中性無任何要求。

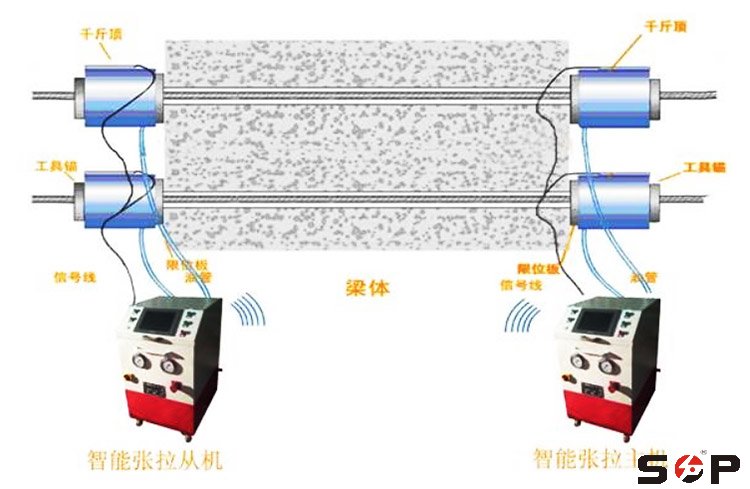

     預應力智能張拉設備由：伺服液壓設備、智能穿心式液壓千斤頂、數據信號線、高壓油管、壓力傳感器、KPM電子尺、電腦、系統控制軟件等構成，電腦與液壓設備之間通過無線通訊模塊進行數據傳輸。預應力智能張拉設備以應力為控制指標，伸長量誤差作為校對指標，系統通過壓力傳感器與KPM電子尺采集張拉設備（預應力千斤頂）的工作壓力和鋼絞線的伸長量等數據，與控制目標值進行比較。根據偏差值的大小，經過PID運算后給出控制指令，從而實現加載過程的伺服控制。伺服液壓設備的的采集數據通過無線傳輸方式傳送到控制電腦，經計算發送指令給液壓設備進行糾偏和協調控制，從而保證多個預應力千斤頂?shù)耐娇刂凭?，自動完成張拉過程。

      在工程結構構件承受外荷載之前，對受拉模塊中的鋼絞線等施加預應力，可提高構件的抗彎能力和剛度，推遲裂縫出現的時間，增加構件的耐久性。對于機械結構構件，預先使其產生應力，可以提高構件剛性，減少振動和彈性變形，明顯改善受拉模塊的彈性強度。

      傳統的預應力張拉設備存在控制效果差，誤差大，回縮值不可測，同步率低，無法實現張拉力與位移雙控，缺乏可靠的過程控制和有效的檢測評估方法等缺點，逐漸被以計算機技術和KPM電子尺技術為核心的數控張拉設備所取代。

       預應力智能張拉設備主要特點：

    1、控制精度高、噪音低；

    2、通過KPM電子尺校核預應力筋伸長量，實現預應力設備應力與伸長量“雙控”；

    3、減少預應力損失，減小或消除人為因素及環境因素影響，保證千斤頂具有足夠的持荷時間；

    4、操作界面友好，操作簡單；

    5、預應力設備主副機之間以無線組網，方便施工工地現場移動；

    6、自動生成報表，防止數據造假，同時減輕施工人員勞動強度，提高工作效率。
